Link Aggregation SFP+ 10G

[thurok]

Buongiorno a tutti,
Lo scopo di questa conversazione è di creare "se possibile" un Link Aggregation o quant’altro per poter realizzare una intranet da 20 Gbps per trasferimento files di grandi dimensioni dal PC al NAS

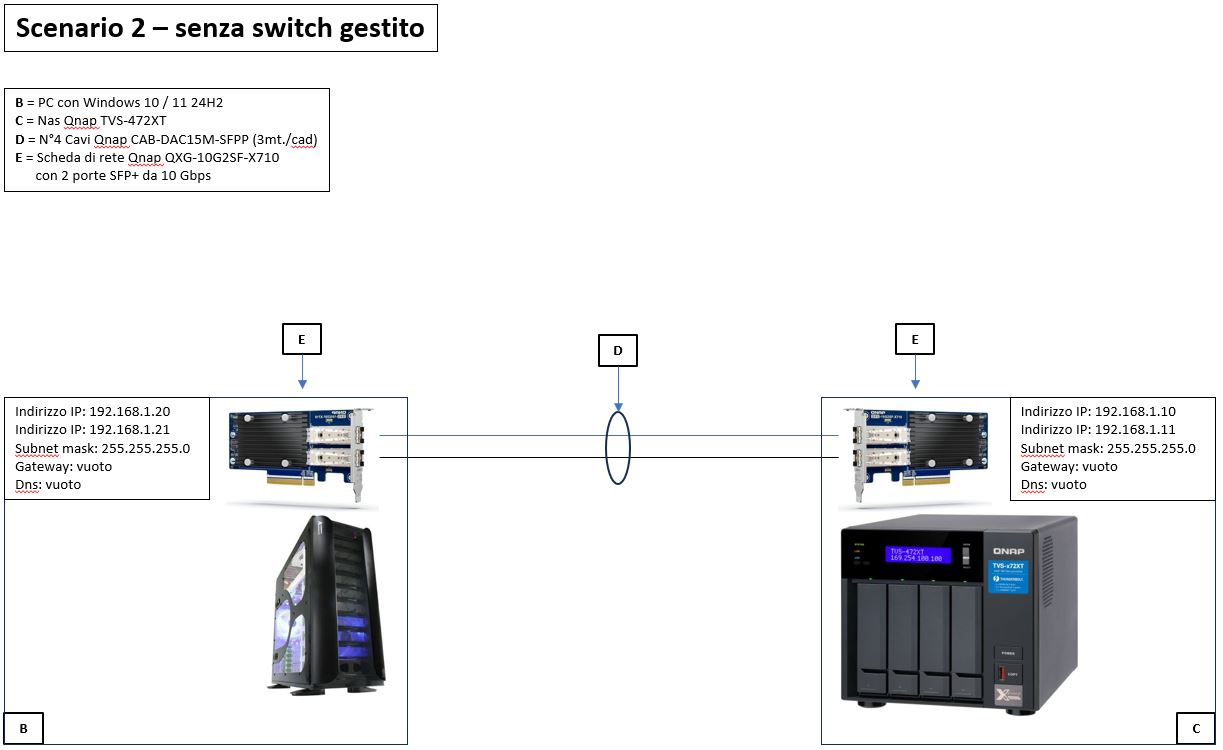

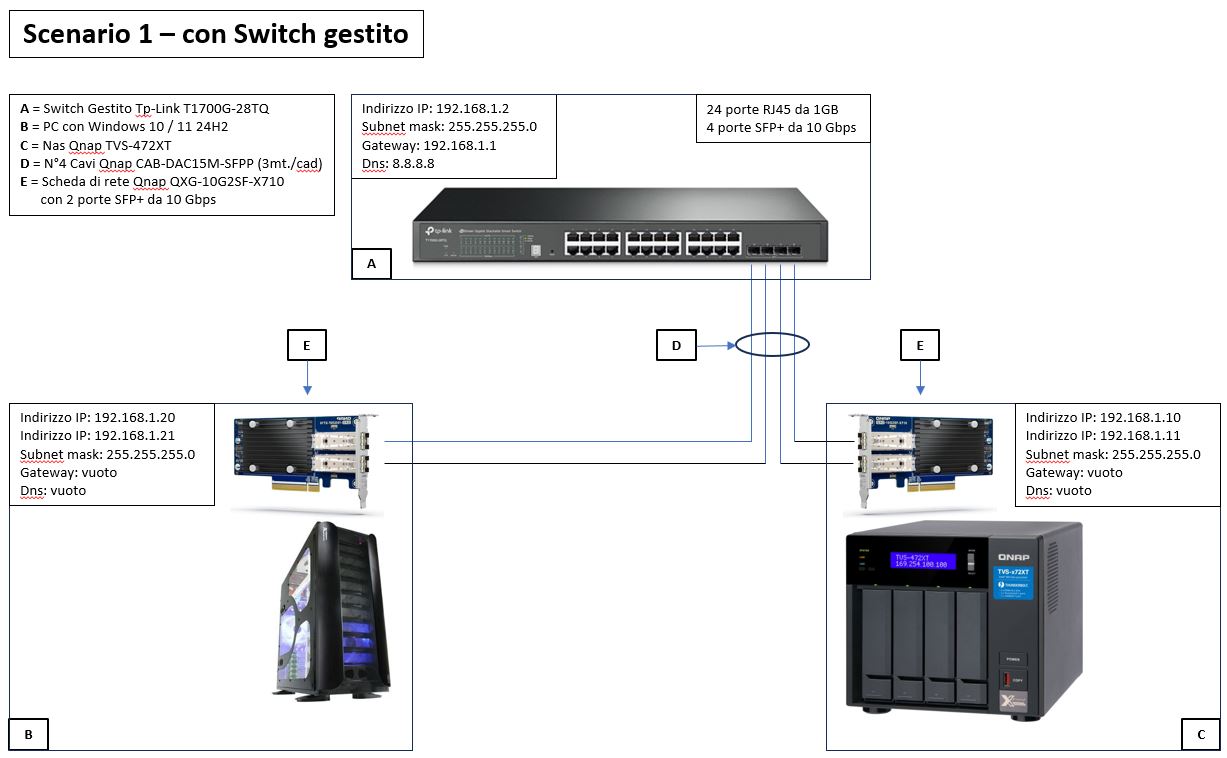

In base al mio Hardware in possesso ho pensato a due possibili/fattibili scenari di collegamento come da figure sottostanti:

Come anticipato lo scopo finale è creare tale rete diretta tra il PC & il NAS con cavo in fibra per avere la maggior larghezza di banda, la lunghezza dei cavi sono da 3mt./cad
Meglio lo Scenario 1 oppure lo Scenario 2? O forse un'altro modo?

In base allo scenario migliore non so poi, al lato pratico, come configurare/sfruttare il tutto per poter stabilire tale connessione, sempre che si possa fare in qualche modo

Ringrazio anticipatamente per l'aiuto ed il supporto
Cordiali saluti, Massimo (thurok@libero.it)

[PiaNi]

Se il pc ha windows 11, e il qnap ha un firmware recente, dovrebbe essere sufficiente abilitare il Multichannel:
https://www.qnap.com/it-it/solution/smb-multichannel

[thurok]

Salve "PiaNi"
Ok stasera proverò sul NAS ad abilitare il SMB-Multichannel, per quanto riguarda lo scenario posso usare entrambi?
E sufficiente fare questa modifica solo al NAS o devo anche intervenire sul PC?

Grazie ancora dell'aiuto
Massimo (thurok@libero.it)

[PiaNi]

E sufficiente fare questa modifica solo al NAS o devo anche intervenire sul PC?

In effetti, non è così easy per windows. Ti inserisco un link che ho trovato, ma trovi diverse discussioni su reddit:
https://learn.microsoft.com/it-it/windo ... ltichannel

Importante è anche lo switch gestito. Devi verificare nella sua interfaccia.

L'opzione 2 può andare anche bene, infatti c'è anche nella pagina qnap che ti ho linkato, ma se hai già lo switch farei l'opzione 1.

[thurok]

O dato un'occhiata ai vari link, molto interessante, un mondo ancora tutto da esplorare.
Mi sorge però un dubbio che forse non ho chiarito io bene

Premesso che in condizioni comuni collegando un semplice cavo che sia "RJ45 oppure fibra SFP+" da PC verso Nas e facendo un classico copia incolla raggiungo una determinata velocità, diciamo "X"

Creando invece la tipologia di cablaggio indicata precedentemente con in più la configurazione con "SMB-Multichannel" e facendo nuovamente il copia incolla da PC verso Nas & viceversa mi dovrei trovare una velocità teorica "X * 2"?

[PiaNi]

La velocità teorica raddoppia, ma sei limitato dai dischi che hai nel pc e nel nas, cioè non puoi superare la velocità dell'hardware che hai.
Per la velocità del raid con dischi meccanici, puoi fare una simulazione qui:
https://www.raid-calculator.com/default.aspx

[thurok]

Se uso l'opzione 1 immagino che dovrò configurare in modo specifico lo switch per poter creare questa condizione di raddoppiare la velocità, oppure basta configurare il "SMB Multichannel" sia nel PC che nel NAS?

[PiaNi]

Non loso, non ho mai avuto uno switch maged o gestito, e poi l'interfaccia grafica carbia da marca a marca.
Un'occhiata la darei, ma potrebbe funzionare anche senza far nulla.

[thurok]

Salve a tutti,

Ho fatto parecchie prove tra lo "Scenario 1" e lo "Scenario 2", vedere foto all'inizio del post, e l'unica configurazione per avere il massimo del risultato è stata la seguente:

"Scenario 1: con Switch gestito" usando tutte e 4 le porte SFP+ da 10G, 2 cavi provenienti dal PC e gli altri 2 dal NAS
Configurando il tutto nel seguente modo:
- Lato PC (Windows 11), "SMB Multichannel" attivo
- Lato Switch, Impostazione del "LACP Config" per aggregare le 2 porte SFP+ da 10G/cad.
- Lato NAS, Impostazione del "Trunking di porta" per aggregare le 2 porte SFP+ da 10G/cad. usando il protocollo 302.3ad dynamic

Ps:. dal lato NAS se abilito il "SMB Multichannel" , non mi permette più di copiare da PC verso il NAS, ma solo dal NAS verso PC ?!?!?

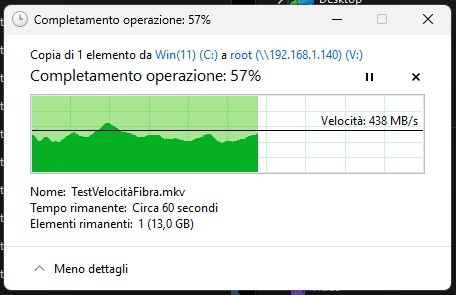

La prova è stata fatta da un file da 32GB facendo il copia/incolla

Di seguito il risultato, non so se sono ottimali oppure migliorabili.

[PiaNi]

Interessante come test.

Per questo problema:
Ps:. dal lato NAS se abilito il "SMB Multichannel" , non mi permette più di copiare da PC verso il NAS, ma solo dal NAS verso PC ?!?!?
chiederei a Qnap.
